Abstract

Abstract: This study presents a novel approach to improve the precision of tubular bending processes. By integrating a torch burner into the conventional manual bending tool, a method was developed to soften the workpiece prior to bending, effectively reducing defects attributed to forced bending. The research includes manual calculations and SolidWorks simulations for comparative analysis. The proposed tool design, utilizing a 40 mm x 40 mm x 700 mm L-profile iron frame with ASTM A36 material, demonstrated successful bending of pipes with ∅ outside 25 mm and ∅ inside 20 mm, achieving a seamless 180° bend from the initial 0° position. The results highlight enhanced bending accuracy and underline the potential of torch-assisted bending for broader applications in fabrication and manufacturing processes.

Highlight:

1. nnovative Integration: Integration of a torch burner with a manual bending tool for enhanced precision in tubular bending processes.
2. Defect Reduction: Softening the workpiece before bending reduces defects associated with forced bending, ensuring higher quality outcomes.
3. Comprehensive Analysis: The study employs both manual calculations and SolidWorks simulations for a thorough comparative analysis, validating the proposed approach's efficacy.

Keyword: Precision Improvement, Tubular Bending, Torch-Assisted Softening, Defect Reduction, SolidWorks Simulation

Pendahuluan

Di jaman moderenisasi seluruh pekerjaan diperlukan dengan cepat dan tepat umumnya pada perindustian. Lantaran itu global perindustrian dipaksa mempunyai sumber daya manusia yang berkualitas baik untuk menyeimbangkan kemajuan teknologi, khususnya dalam perindustrian [1-3]. Melihat peluang untuk menciptakan ataupun mengembangkan dan berinovasi pada alat bending (penekuk) pipa besi manual maka akan direncanakan untuk memodifikasi dari peralatan bending (penekuk) pipa besi manual yang sudah ada.

Melihat banyaknya kesulitan saat dilakukannya proses pembendingan secara manual menggunakan tenaga manusia yang bilamana disaat menggerakkan tuas penekuk mengeluarkan energi yang cukup besar sehingga akan cepat menguras setamina para perkerja, maka dari itu penulis merencanakan akan membuat modifikasi pada alat bending pipa yang sudah ada tersebut dengan menambahkan pembakar yang berfungsi untuk membuat elastisitas dari pipa besi menjadi tinggi sehingga pipa besi akan lebih mudah untuk dibending, dikarenakan pada pipa besi dengan elastisitas yang rendah akan sulit untuk dibending secara manual akan membutuhkan tenaga operator yang sangat besar, selain itu juga pipa rawan terjadi kerusakan saat proses pembendingan [4].

Proses Bending merupakan proses merubah bentuk awal dari suatu benda berbentuk tabung ataupun plat dengan cara mendorong, menekan ataupun mengerol, pada benda kerja yang awalnya berbentuk lurus akan dilakukan proses penekukan sehingga akan berubah bentuk [5, 6]. Pada alat bending manual terdapat bagian-bagian utama yang tiap bagian tersebut mempunyai fungsi peranan masing-masing [7]. diantaranya roller berfungsi sebagai mal atau cetakan untuk benda kerja ukuran dari jari-jari roller harus sesuia dengan jari-jari luar benda kerja, penekan digunakan untuk menekan salah satu bagian benda kerja sehingga akan terbending atau tertekuk, penahan digunakan untuk menahan pipa agar tidak bergerak saat dilakukan proses bending [8, 9]. Lebih jelasnya dapat dilihat pada gambar berikut.

Pada penelitian ini dilakukan modifikasi alat bending manual yang sudah ada dengan menambahkan pemanas api pada alat bending tersebut. Pipa besi yang akan dibending (dibengkokkan) tertebih dahulu dipanaskan dengan api dengan pemanas api yang terdapat pada alat bending tersebut, sehingga pipa besi yang akan dibending benjadi lebih elastis dan mudah untuk dibengkokkan serta hasilnya akan semakin baik.

Metode

Pada saat melaksanakan penelitian ini terdapat metode yang telah dilakukan sedikit perubahan menyesuaikan tahapan pembuatan alat bending yang akan di lakukan penelitian. Terdapat metode utama yang dilakukan yaitu perancangan menggunakan software yaitu solidwork 2013 [10, 11]. Kemudian setelah itu dilakukan pembuatan komponen-komponen dari alat tersebut di aplikasikan dari rancangan gambar yang sebelumnya telah dibuat dengan software. Untuk keseluruhan metode yang digunakan bisa dilihat dari diagram alir pada gambar 1 berikut.

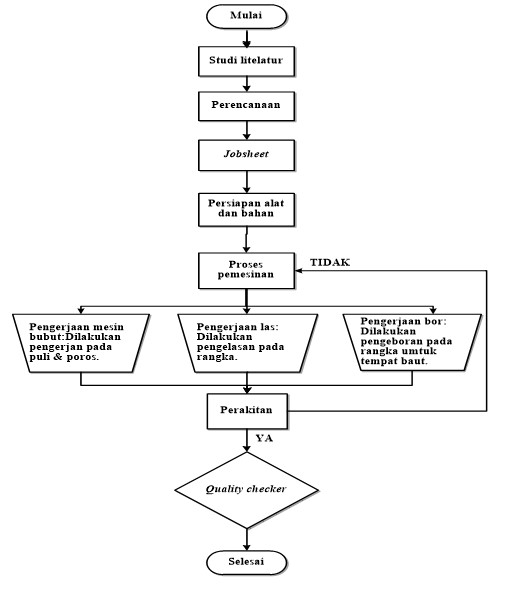

Figure 1.Diagram alir

Hasil dan Pembahasan

Proses Perhitungan pada Pembuataan Komponen

Pemilihan konsep desain merupakan pertimbangan kebutuhan masyarakat maupun kriteria-kriteria yang lain. Dengan melihat alat bending pipa yang sudah digunakan di masyarakat, dimana masih terdapat kelemahan, diantaranya masih dibutuhkannya energi yang besar dalam proses pembendingan sehingga diperlukan modifikasi untuk memperbaikinya. Selanjutnya dibuat desain terkait dengan modifikasi yang dilakukan tersebut. Setelah desain selesai dibuat baru kemudian perhitungan dan pembuatan komponen. Adapun proses perhitungan yang perlu dilakukan meliputi:

1. Proses pembubutan

Desain dari roll bending yang akan digunakan dapat dilihat pada gambar 2. Desain roll bending tersebut yang akan di buat dengan proses pembubutan.

Figure 2.Desain roll bending

Diketahui benda kerja mempunyai diameter (d) sebesar 110 mm dengan lebar sebesar 45 mm dan cutting speed (cs) sebesar 17 m/min, selanjutnya menghitung kecepatan putaran mesin. Untuk menghitung kecepatan putaran mesin digunakan rumus berikut:

cs=(π.d.n)/1000

Keterangan

d= diameter (mm)

cs = kecepatan potong (m/min)

π = nilai konsta=3,14

a. Perhitungan putaran mesin

Diketahui:

d = 110

cs = 17 m/min

Maka:

n = (cs.1000)/(π,d)

n = 17.1000/(π,110)

n = 17000/345,4 = 49,2 rpm

Sehingga kecepatan putaran mesin yamg dibutuhkan pada proses pembubutan bending roll sekitar 49,2 rpm

b. Menghitung kecepatan pemakanan

Untuk menghitung kecepatan pemakanan pada proses pembubutan digunakan rumus:

F=f.n

Keterangan

f = besar pemakanan (mm/putaran)

n = putaran mesin (rpm)

Benda kerja dibubut dengan putaran mesin 49,2 rpm, untuk pemakanannya sebesar 0,2 mm, sehingga kecepatan pemakanan adalah:

F=f.n

F=0,2 . 49,2=9,84

Sehingga kecepatan pemakanan pada proses pembubutan roll bending sebesar 9,84 mm/menit.

c. Waktu pembubutan

tm=L/F (min)

L=la+l (mm)

Keterangan

tm= waktu rata rata

l= panjang pembubutan (mm)

la= jarak mulai pahat

L= panjang total pembubutan

F= kecepatan pemakanan mm/min

Sehingga waktu rata-rata yang digunakan pada proses pembubutan apabila diameter benda kerja (d) sebesar 110 mm, panjang benda kerja (l) adalah 45 mm, jarak mulai pahat (la) sebesar 5 mm, besarnya putaran mesin (cs) adalah 49,2 m/min, serta kecepatan pemakanan (F) sebesar 9,84 mm/menit.

Maka

L=la+l (mm)

L=5+45=50

tm=L/F (min)

tm=50/9,84

tm= 5,08 menit

Sehingga waktu rata rata yang dibutuhkan pada proses pembubutan adalah sebesar 5,081 menit.

2. Proses pengeboran

Komponen alat bending yang akan diproses bor adalah plat ukuran. Desain dari plat ukuran alat bending disajikan pada gambar 3 berikut.

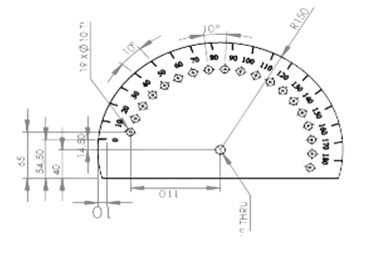

Figure 3.Desain plat ukuran

Diameter mata bor yang akan digunakan adalah 10 mm, kedalaman pemakanan sebesar 5 mm dan besarnya kecepatan potong adalah 17 m/min. Sehingga dari data tersebut dapat ditentukan kecepatan putar mesin bor dan waktu pemotongannya.

a. Kecepatan putaran

Pada proses pengeboran untuk membuat plat ukuran alat bending, untuk menghitung kecepatan putaran mesin bor, karena sudah diketahui:

d = 10 mm

la = 5mm

cs = 17 m/min

Maka:

n=(cs.1000)/(π.d)

n=(cs.1000)/(π.d)

n=(cs.1000)/(π.d)

n=17.1000/(π.10)

n=17000/31,4=541,4

Sehingga kecepatan putaran mesin bor saat membuat plat ukuran alat bending sebesar 541,4 rpm.

b. Waktu pemotongan

Untuk menghitung waktu pemotongan pada proses pengeboran plat ukuran alat bending, apabila sudah diketahui diameter mata bor yang akan digunakan adalah 10 mm, kedalaman pemakanan sebesar 5 mm dan besar pemakanannya adalah 0,2 mm/ rev. Maka waktu pemotongan dapat dicari sebagai berikut:

Diketahui:

la = 5 mm

f = 0,2 mm/rev

n = 541,4 rpm

t = 19

Maka:

L=la+l.d(mm)

L=5+0,3. 19=10,7

f = 0,2 mm/rev

n=541,4 rpm

tm=L/(f.n)

tm=10,7/108,2

Karena jumlah lubang yang akan dibuat sebanyak 19, maka 19 x 0,09 = 1,71 menit, sehingga total waktu yang dibutuhkan untuk proses pengeboran adalah 1,71 menit.

Pengujian Waktu Pemanasan

Bab ini menjabarkan petunjuk khusus penulisan naskah secara lengkap, meliputi bagian artikel, sistematika bab dan isinya.

1. Percobaan dengan api kecil

Pada percobaan yang pertama ini menggunakan pipa besi yang dipanaskan dengan api kecil, sebagai indikatornya menggunakan lambang II, pemanasan pada percobaan ini berlangsung selama ±3 menit dari suhu normal hingga suhu tinggi yang cukup untuk membuat kondisi pipa menjadi elastisitas. Proses pengujian pada bagian pertama ini disajikan oleh gambar 4 berikut.

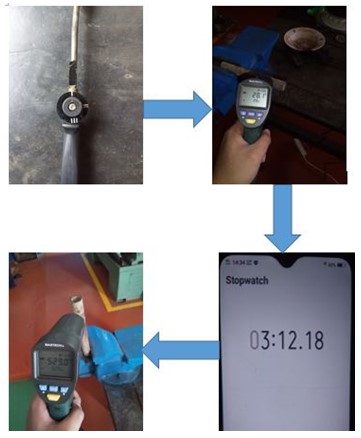

Figure 4.Pengujian dengan api kecil

Hasil dari percobaan pertama ini adalah, pada saat dilakukan pembakaran menggunakan burner dengan api yang kecil suhu tertinggi yang di capai adalah ± 500 °C dan waktu yang diperlukan untuk mencapai suhu tersebut adalah ±3 menit.

Dari percobaan yang pertama, yaitu pemanasan pipa yang akan dibending menggunakan api yang kecil, pipa mengalami kenaikan suhu hingga mencapai ± 500 °C. Pipa dengan suhu tersebut sudah cukup untuk dilakukan pembengkokan (bending), sehingga saat proses bending, pipa menjadi lebih lentur.

2. Percobaan dengan api besar

Pada percobaan yang kedua menggunakan pipa besi yang dipanaskan menggunakan api besar dengan indikator berlambang III. Proses pemanasan pada percobaan ini berlangsung selama ±2 menit dari suhu normal hingga suhu tinggi yang cukup untuk membuat kondisi pipa besi menjadi elastisitas. Tahapan dari percobaan kedua dapat dilihat pada gambar 5.

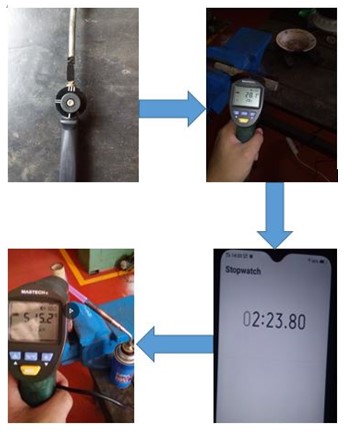

Figure 5.Pengujian dengan api besar

Hasil dari percobaan kedua ini adalah pada saat dilakukan pemanasan menggunakan burner dengan api yang besar, suhu tertinggi yang di capai adalah ± 500 °C dan waktu yang diperlukan adalah ±2 menit dari suhu normal.

Dari percobaan yang kedua ini, yaitu proses pemanasan benda kerja yang akan dibengkokkan dengan alat bending menggunakan api yang besar, pipa mengalami kenaikan suhu hingga mencapai ± 500 °C dalam waktu yang lebih cepat dari percobaan yang pertama, lebih tepatnya satu menit lebih cepat.

Simpulan

Dari pembahasan yang telah dilakukan sebelumnya dapat disimpulakn yaitu:

1. Alat ini dilakukan modifikasi dengan penambahan torch burner sebagai pemanas pipa besi untuk membuatnya menjadi lebih elastis.
2. Alat ini membutuhkan waktu pemanasan pipa besi ±2 menit dari suhu 28ºC hingga mencapaai suhu 500ºC dengan menggunakan api besar.
3. Alat ini membutuhkan waktu pemanasan pipa besi ±3 menit dari suhu 28ºC hingga mencapaai suhu 500ºC dengan menggunakan api kecil.
4. Alat ini menggunakan tenaga manual untuk pengoprasiannya.
